와이어로프 > 와이로프 제품규격 > 특수로프

로프는 점접촉꼬임 로프에서 면접촉꼬임으로 개발되어 왔으며 소선의 접촉관계는 면접촉인 경우가 가장 이상적이다.

(1) 마모에 강하다.
로프의 마모는 외부의 마모와 내부 마모로 구분된다. 면접촉 로프는 스트랜드의 각 소선이 서로 전부 면접촉으로 되어 있어 접촉면적이 넓으므로 소선의 면압이 작아지고, 따라서 내부 마모가 대단히 적으며, 사용 중에 소선이 돌출하는 예는 발생하지 않는다.

(2) 단선이 쉽게 발생하지 않는다.
면접촉 로프는 2차 굴곡이 없고, 내부마모, 내부부식으로 인하여 소선이 부풀어 오르는 경우가 극히 드물기 때문에, 강한 하중 하에서 악조건으로 사용되어도 저항이 강하며, 3차 굴곡을 감소시켜 반복굴곡피로에 의한 소선의 절단이 잘 일어나지 않는다. 반복굴곡피로에 대해서는 같은 구성의 점접촉이나 선접촉 꼬임 로프에 비하여 1.5~2배의 수명을 가진다.

(3) 부식에 강하다.
Round소선 로프는 소선과 소선 사이에 홈이 생기나, 내부마모에 의해 소선이 부풀어 올라 로프 표면이 불규칙하게 되기 쉽고, 소선간의 틈 사이로 물이나 먼지, 오물이 침입하기 쉽다. 면접촉 로프는 서로 부착되어 있으므로 외부로 부터의 부식이 훨씬 적다.

(4) 변형이 강하다.

(5) 중량에 비하여 절단하중이 크다.
유효단면적이 크므로 동일직경의 Round소선 로프에 비하여 절단하중이 크다. 따라서 면접촉 로프를 사용하면 보다 작은 경의 로프를 쓸 수 있게 된다.

(6) 취급이 용이하다.
Round 소선 로프는, 보통꼬임보다 랑그꼬임이 오히려 풀리기 쉽고 킹크를 일으키기 쉬워 취급하기가 어려우나, 면접촉꼬임 로프는 그렇지 않고 취급하기가 더 용이하다. 합금 가공이나 스플라이스, 클립조임, M형 소켓등의 작업은 Round소선 로프와 마찬가지다.

(7)드럼 시이브의 수명을 연장한다.
표면이 평활하여 드럼, 시이브 등과 접하는 소선의 표면적이 크기 때문에 접촉이 예리하지 않게 되어 드럼이나 시이브의 수명이 길게 된다.

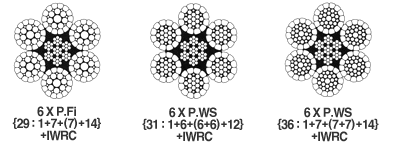

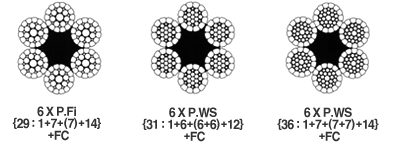

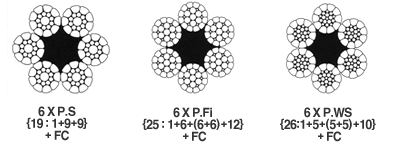

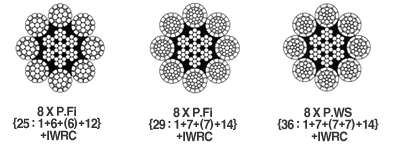

로프	주요 용도
면접촉 6 X 7	색도, 리프트의 주색, 광산, 권상용 등
면접촉 6 X S(19)	색도용, 광산 권상용 등
면접촉 6 X W(19)	집재기 등
면접촉 6 X Fi(21)	일반 권상기용, 색도용, 크레인용 등
면접촉 6 X Fi(25)
면접촉 6 X Fi(29)
면접촉 6 X WS(31)	크레인용, 수산 트레일
면접촉 6 X WS(36)	크레인용, 수산 트레일

Nominal diameter		Min. Breaking strength						Approx.Weight		Max. Length
Inch	mm	HIGH (200G)			SUPER (220G)			Approx.Weight		Max. Length
Inch	mm	Tonnef	kN	Ib	Tonnef	kN	Ib	kg/m	Lbs/ft	m
	10	8.6	84	18.900	9.1	90	20.100	0.474	0.318	2.000
7/16	11.1	10.3	101	22.700	10.9	107	24.000	0.570	0.383	3.050
	12	12.0	118	26.500	12.8	126	28.200	0.682	0.458	3.050
1/2	12.7	13.5	132	29.800	14.3	140	32.500	0.749	0.503	3.050
	13	14.1	138	31.100	15.0	147	33.100	0.785	0.527	3.050
9/16	14.3	17.2	169	37.900	18.3	179	40.300	0.950	0.638	2.000
5/8	16	24.1	210	47.200	22.8	224	50.300	1.180	0.793	3.050
	18	27.1	266	59.700	28.9	283	63.700	1.490	1.000	3.050
3/4	19.1	30.5	299	67.200	32.5	319	71.600	1.680	1.130	3.050
	20	33.4	328	73.600	35.6	349	78.500	1.840	1.240	3.050
	22	40.5	397	89.300	43.2	424	95.200	2.230	1.500	3.050
7/8	22.2	42.0	412	92.600	44.5	436	98.100	2.270	1.530	3.050
	24	48.2	473	106.300	51.4	504	113.300	2.650	1.780	2.440
	25	52.3	513	115.300	55.8	547	123.000	2.890	1.940	2.440
1	25.4	54.0	530	119.000	57.6	565	127.000	2.980	2.000	2.440
	26	56.6	555	124.800	60.4	592	133.200	3.120	2.100	2.000
	28	65.6	643	144.600	70.0	686	154.300	3.610	2.430	2.000
1-1/8	28.6	68.5	672	151.000	73.1	717	161.200	3.770	2.530	2.000
	30	75.4	739	166.200	80.4	788	177.200	4.150	2.790	3.450
1-1/4	31.8	84.7	831	186.700	90.4	887	199.300	4.660	3.130	3.000
	32	85.7	840	188.900	91.5	897	201.700	4.720	3.170	3.000
	34	96.8	949	213.400				5.330	3.580	2.700
1-3/8	35	103.0	1.010	227.100				5.610	3.770	2.400
	36	19.0	1.069	240.300				5.970	4.010	2.400
	38	121.0	1.187	266.800				6.690	4.500	2.400
	40	134.0	1.314	295.400				7.380	4.890	2.400

Nominal diameter		Min. Breaking strength						Approx.Weight		Max. Length
Inch	mm	HIGH (200G)			SUPER (220G)			Approx.Weight		Max. Length
Inch	mm	Tonnef	kN	Ib	Tonnef	kN	Ib	kg/m	Lbs/ft	m
	10	7.4	72	16.200	7.9	77	17.300	0.433	0.291	3.050
7/16	11.1	8.9	87	19.400	9.5	92	20.700	0.533	0.358	3.050
	12	10.3	101	22.700	11.0	108	24.300	0.623	0.419	3.050
1/2	12.7	11.5	113	25.400	12.3	121	27.100	0.676	0.454	3.050
	13	12.1	119	26.700	12.9	127	28.400	0.713	0.479	3.050
9/16	14.3	14.7	144	32.400	15.7	154	34.600	0.873	0.587	3.050
5/8	16	18.3	179	40.300	19.5	191	43.000	1.080	0.726	3.050
	18	23.2	256	51.100	24.7	242	54.500	1.360	0.914	3.050
3/4	19.1	26.1	228	57.500	27.8	273	61.300	1.530	1.030	3.050
	20	28.6	280	63.100	30.5	299	67.200	1.680	1.130	3.050
	22	34.6	339	46.300	36.9	362	81.300	2.080	1.420	3.050
7/8	22.2	35.9	352	79.100	38.3	376	84.400	2.110	1.420	3.050
	24	41.2	404	90.800				2.420	1.630	2.440
	25	44.7	438	95.500				2.630	1.770	2.440
1	25.4	46.1	452	101.600				2.710	1.820	2.440
	26	48.4	475	106.700				2.850	1.920	2.000
	28	56.1	550	123.700				3.290	2.210	2.000
1-1/8	28.6	58.5	574	129.000				3.440	2.310	2.100
	30	64.4	632	142.000				3.780	2.540	3.800
1-1/4	31.8	72.3	709	159.400				4.260	2.860	3.300
	32	73.2	718	161.400				4.310	2.900	3.300
	34	82.7	811	182.300				4.860	3.270	2.950
1-3/8	35	87.6	859	193.100				5.130	3.450	2.600
	36	92.7	909	204.400				5.460	3.670	2.600
	38	103.0	1.010	227.100				6.110	4.110	2.600
	40	114.0	1.118	251.300				6.730	4.520	2.600

Nominal diameter		Min. Breaking strength						Approx.Weight		Max. Length
Inch	mm	HIGH (200G)			SUPER (220G)			Approx.Weight		Max. Length
Inch	mm	Tonnef	kN	Ib	Tonnef	kN	Ib	kg/m	Lbs/ft	m
	10	7.4	72	16.200	7.9	77	17.300	0.445	0.299	2.000
7/16	11.1	8.9	87	19.400	9.5	92	20.700	0.548	0.368	3.050
	12	10.3	101	22.700	11.0	108	24.300	0.640	0.430	3.050
1/2	12.7	11.5	113	25.400	12.3	121	27.100	0.704	0.473	3.050
	13	12.1	119	26.700	12.9	127	28.400	0.737	0.495	3.050
9/16	14.3	14.8	145	32.600	15.8	155	34.800	0.892	0.599	2.000
5/8	16	18.4	180	40.600	19.6	192	43.200	1.110	0.745	3.050
	18	23.3	228	51.400	24.8	243	54.700	1.400	0.940	3.050
3/4	19.1	26.2	257	57.800	27.9	274	61.500	1.580	1.060	3.050
	20	28.8	282	63.500	30.7	301	67.700	1.730	1.160	3.050
	22	34.8	341	76.700	37.1	364	81.800	2.090	1.400	3.050
7/8	22.2	36.1	354	76.600	38.5	378	84.900	2.130	1.430	3.050
	24	41.5	407	91.500	44.3	434	97.700	2.490	1.670	2.440
	25	45.0	441	99.200	48.0	471	105.800	2.700	1.810	2.440
1	25.4	46.4	455	102.300	49.5	485	109.100	2.800	1.880	2.440
	26	48.7	478	107.400	52.0	510	114.600	2.930	1.970	2.000
	28	56.5	554	124.600	60.3	591	132.900	3.390	2.280	2.000
1-1/8	28.6	58.9	578	129.900	62.9	617	138.700	3.540	2.380	2.000
	30	64.8	635	142.900	69.2	679	152.600	3.900	2.620	3.450
1-1/4	31.8	72.9	715	160.700	77.8	763	171.500	4.370	2.940	3.000
	32	73.8	724	162.700	78.8	773	173.700	4.430	3.980	3.000
	34	83.3	866	194.700				5.000	3.360	2.700
1-3/8	35	88.3	866	194.700				5.270	3.540	2.400
	36	93.4	916	205.900				5.610	3.770	2.400
	38	104.0	1.020	229.300				6.280	4.220	2.400
	40	105.0	1.128	253.500				6.930	4.660	2.400

Nominal diameter		Min. Breaking strength						Approx.Weight		Max. Length
Inch	mm	HIGH (200G)			SUPER (220G)			Approx.Weight		Max. Length
Inch	mm	Tonnef	kN	Ib	Tonnef	kN	Ib	kg/m	Lbs/ft	m
	10	8.5	83	18.700				0.445	0.299	2.000
7/16	11.1	10.4	102	22.900				0.549	0.369	3.000
	12	12.2	120	26.900				0.642	0.431	2.800
1/2	12.7	13.6	133	30.000				0.719	0.483	2.500
	13	14.3	140	31.500				0.753	0.506	2.300
9/16	14.3	17.3	170	38.100				0.911	0.612	1.800
5/8	16	21.7	213	47.800	24.1	236	53.100	1.140	0.766	1.600
	18	27.4	269	60.400	30.5	299	67.200	1.440	0.968	1.200
3/4	19.1	30.9	303	68.100	33.9	332	74.700	1.610	1.080	2.000
	20	34.2	335	75.400	37.6	369	82.900	1.780	1.200	1.800
	22	41.0	402	90.400	45.5	446	100.300	2.160	1.450	1.600
7/8	22.2	41.7	409	91.900	46.4	455	102.300	2.200	1.480	1.600
	24	48.8	479	107.600	54.2	532	119.500	2.570	1.730	1.500
	25	52.9	519	116.600	58.8	577	129.600	2.790	1.870	1.200
1	25.4	54.6	535	120.400	60.7	595	133.800	2.870	1.930	1.200
	26	57.3	562	126.300	63.6	624	140.200	3.010	2.020	1.100
	28	66.4	651	146.400	73.8	724	162.700	3.490	2.350	1.000
1-1/8	28.6	69.3	680	152.800	77.0	755	169.800	3.650	2.450	1.000
	30	76.2	747	168.000	84.7	831	186.700	4.010	2.690	2.500
1-1/4	31.8	85.7	840	188.900	95.2	934	209.900	4.500	3.020	2.400
	32	86.7	850	191.100	96.4	945	212.500	4.560	3.060	2.400
	34	97.9	960	215.800	109.0	1069	240.300	5.150	3.460	2.000
1-3/8	35	104.0	1020	229.300	115.0	1128	253.500	5.460	3.670	1.950
	36	110.0	1079	242.500				5.770	3.880	1.900
	38	122.0	1196	269.000				6.400	4.300	1.700

보통의 로프는 장력을 가하면 로프축을 중심으로 로프가 풀리는 방향으로 회전하려는 성질이 있는데 이 성질을 로프의 자전성이라고 부른다. 이 자전성을 적게 하기 위하여 소선 또는 스트랜드를 꼬는 방법에 변화를 준 것을 비자전성 로프라 한다.

비자전성 로프로서는 오래 전부터 알려져 있는 록트코일 등의 스파이럴 로프, 콘센트릭 로프, 싱글 로프, 다층연 로프 등이 있으나 여기서는 다층연 로프 및 싱글 로프만 소개한다.

다층연 로프는 스트랜드를 2층 내지 3층으로 연합한 것으로 심은 스트랜드심 또는 섬유심이다. 이 로프는 비교적 표면이 평활하고 절단하중도 크면 유연성이 있어 다른 둥근 스트랜드 로프나 스파이럴 로프에 비하여 상층소선이 로프 표면에 노출되어 있는 길이가 짧기 때문에 만약의 경우 단선되어도 돌출하는 일이 드물어 운전상 유리하다. 또 스트랜드 층마다 꼬임 방향이 반대이기 때문에 자전이 적어 비자전성 로프로서 사용되고 있다.

(1) 색도, 케이블, 크레인 등의 Main Hoist용
(2) 크레인, 기타 기계 등의 보조 Hoist용
(3) Boom 등의 고정용

건축물이 고층화해 감에 따라 타워 크레인이 개발되고 로프도 보다 고성능의 것이 요구되어 바구니형" 형태파괴 등의 발생 염려가 없고, 1본 슬링을 행하는 경우의 필요조건을 만족시키는 싱글 로프가 많이 쓰이게 되었다. 싱글 로프는 용도에 따라 각종 구성의 것이 있으며, 타워 크레인이나 트럭 크레인, 덱크 크레인, 플로우팅 크레인 등의 권상용 로프에 사용되는 한편 비자전성이 좋고 취급이 용이하기 때문에 장거리 송전가설 공사에도 리이드 로프로서 사용되고 있다. 또 형태파괴에 강한 점과 비자전성이 인정되어 심해관측용으로서도 사용된다.

(1) 1본 슬링 각종 크레인 권상 로프
(2) 고양정의 각종 크레인 권상 로프
(3) 송전성, 임업색도 등의 가설용 리이드 로프
(4) 바구니형" 형태파괴 또는 심로프의 돌출이 발생하기 쉬운 설비
(5) 기타 일반적으로 로프의 자전에 기인한 사고발생의 위험이 있는 경우

19 X 7

공칭경		외층소선경 mm	단면적 m²	단위중량 kg/m	최소절단하중(ton)
mm	inch	외층소선경 mm	단면적 m²	단위중량 kg/m	G종	A종	B종	C종
5.00		0.33	11.9	0.106	1.36	1.50	1.64	1.77
6.00		0.39	17.1	0.153	1.96	2.16	2.36	2.55
6.30	1/4	0.41	18.9	0.168	2.16	2.38	2.60	2.81
8.00	5/16	0.52	30.4	0.272	3.49	3.84	4.19	4.54
9.00		0.59	38.5	0.344	4.41	4.86	5.30	5.74
9.50	3/8	0.62	42.9	0.383	4.92	5.41	5.90	6.40
10.0		0.65	47.6	0.425	5.45	6.00	6.54	7.09
11.2	7/16	0.73	59.7	0.533	6.83	7.52	8.21	8.89
12.0		0.78	68.5	0.611	7.85	8.64	9.42	10.2
12.6	1/2	0.82	75.5	0.674	8.65	9.52	10.4	11.3

13.0		0.85	80.4	0.717	9.21	10.1	11.1	12.0
14.0		0.91	93.2	0.832	10.7	11.8	12.8	13.9
14.3	9/16	0.93	97.3	0.868	11.1	12.3	13.4	14.5
14.		0.98	107	0.955	12.3	13.5	14.7	15.9
16.0	5/8	1.04	122	1.087	13.9	15.4	16.7	18.1
17.5	11/16	1.14	146	1.300	16.7	18.4	20.0	21.7
18.0		1.17	154	1.375	17.7	19.4	21.2	23.0
19.0	3/4	1.24	172	1.532	19.7	21.6	23.6	25.6
20.0		1.30	190	1.698	21.8	24.0	26.2	28.3
21.0	13/16	1.37	210	1.872	24.0	26.4	28.9	31.3

22.4	7/8	1.46	239	2.130	27.3	30.1	32.8	35.6
24.0	15/16	1.56	274	2.445	31.4	34.5	37.7	40.8
25.0		1.63	297	2.653	34.1	37.5	40.9	44.3
25.4	1	1.66	297	2.653	34.1	37.5	40.9	44.3
26.0	1-1/16	1.69	322	2.870	36.8	40.5	44.2	47.9
28.0		1.83	373	3.328	42.7	47.0	51.3	55.6
28.6	1-1/8	1.86	389	3.472	44.6	49.1	53.5	58.0
30.0	1-3/16	1.96	428	3.821	49.0	54.0	58.9	63.8
32.0	1-1/4	2.09	487	4.347	55.8	61.4	67.0	72.6
34.0	1-5/16	2.22	550	4.907	63.0	69.3	75.6	81.9

35.0	1-3/8	2.28	583	5.200	66.7	73.5	80.1	86.8
36.0	1-7/16	2.35	617	5.502	70.6	77.7	84.8	91.9
38.0	1-1/2	2.48	687	6.130	78.7	86.8	94.5	102
40.0	1-9/16	2.61	761	6.792	87.2	96.0	105	113

19 X 7 CMP

공칭경		외층소선경 mm	단면적 m²	단위중량 kg/m	최소절단하중(ton)
mm	inch	외층소선경 mm	단면적 m²	단위중량 kg/m	A종	B종	C종
5.00		0.35	13.8	0.120	1.7	1.8	1.9
6.00		0.42	19.8	0.173	2.4	2.6	2.8
6.30	1/4	0.44	21.8	0.191	2.6	2.9	3.1
8.00	5/16	0.56	35.2	0.308	4.2	4.6	5.0
9.00		0.63	44.6	0.390	5.3	5.8	6.3
9.50	3/8	0.66	49.7	0.434	6.0	6.5	7.0
10.0		0.70	55.0	0.481	6.6	7.2	7.8
11.2	7/16	0.78	69.0	0.604	8.3	9.1	9.8
12.0		0.84	79.2	0.693	9.5	10.4	11.2
12.6	1/2	0.88	87.4	0.764	10.5	11.5	12.4

13.0		0.91	93.0	0.813	11.2	12.2	13.2
14.0		0.98	108	0.943	12.9	14.1	15.3
14.3	9/16	1.00	113	0.984	13.5	14.8	15.9
14.		1.05	124	1.083	14.9	16.2	17.5
16.0	5/8	1.12	141	1.232	16.9	18.5	19.9
17.5	11/16	1.22	169	1.474	20.2	22.1	23.9
18.0		1.26	178	1.559	21.4	23.4	25.2
19.0	3/4	1.33	199	1.925	26.4	28.9	31.2
20.0		1.40	220	1.925	26.4	28.9	31.2
21.0	13/16	1.47	243	2.122	29.1	31.8	34.3

22.4	7/8	1.57	276	2.415	33.1	36.2	39.1
24.0	15/16	1.68	317	2.772	38.0	41.6	44.9
25.0		1.75	344	3.008	41.3	45.1	48.7
25.4	1	1.78	355	3.105	42.6	46.6	50.2
26.0	1-1/16	1.82	372	3.253	44.6	48.8	52.6
28.0		1.96	431	3.773	51.7	56.6	61.1
28.6	1-1/8	2.00	450	3.773	51.7	56.6	61.1
30.0	1-3/16	2.10	495	4.331	59.4	64.9	70.1
32.0	1-1/4	2.24	563	4.928	67.6	73.9	79.7
34.0	1-5/16	2.38	636	5.563	76.3	83.4	90.0

35.0	1-3/8	2.45	674	5.895	80.9	88.4	95.4
36.0	1-7/16	2.52	713	6.237	85.5	93.5	100.9
38.0	1-1/2	2.66	795	6.949	95.3	104.2	112.5

35 X 7 (WA)

공칭경		외층소선경 mm	단면적 m²	단위중량 kg/m	최소절단하중(ton)
mm	inch	외층소선경 mm	단면적 m²	단위중량 kg/m	A종	B종	C종
5.00		0.26	12.8	0.11	1.60	1.75	1.89
6.00		0.31	18.4	0.16	2.30	2.51	2.72
6.30	1/4	0.32	20.3	0.18	2.54	2.77	3.00
8.00	5/16	0.41	32.7	0.28	4.10	4.47	4.84
9.00		0.46	41.4	0.36	5.19	4.66	6.13
9.50	3/8	0.49	46.1	0.40	5.78	6.30	6.83
10.0		0.51	51.1	0.44	6.40	6.98	7.57
11.2	7/16	0.57	64.0	0.56	8.03	8.76	9.49
12.0		0.61	73.5	0.64	9.22	10.1	10.9
12.6	1/2	0.64	81.1	0.71	10.2	11.1	12.0

13.0		0.66	86.3	0.75	10.8	11.8	12.8
14.0		0.72	100	0.87	12.5	13.7	14.8
14.3	9/16	0.73	104	0.91	13.1	14.3	15.5
14.		0.77	115	1.00	14.4	15.7	17.0
16.0	5/8	0.82	131	1.14	16.4	17.9	19.4
17.5	11/16	0.89	156	1.36	19.6	21.4	23.2
18.0		0.92	184	1.61	23.1	25.2	27.3
19.0	3/4	0.97	184	1.61	23.1	25.2	27.3
20.0		1.02	204	1.78	25.6	27.9	30.3
21.0	13/16	1.07	225	1.96	28.2	30.8	33.4

22.4	7/8	1.14	256	2.23	32.1	35.0	38.0
24.0	15/16	1.23	294	2.56	36.9	40.2	43.6
25.0		1.28	319	2.78	40.0	43.7	47.3
25.4	1	1.30	329	2.87	41.3	45.1	48.8
26.0	1-1/16	1.33	345	3.01	43.3	47.2	51.2
28.0		1.43	400	3.49	50.2	54.8	59.3
28.6	1-1/8	1.46	418	3.64	52.4	57.1	61.9
30.0	1-3/16	1.53	460	4.00	57.6	62.9	68.1
32.0	1-1/4	1.64	523	4.55	65.6	71.5	77.5
34.0	1-5/16	1.74	590	5.14	74.0	80.7	87.5

35.0	1-3/8	1.79	625	5.45	78.4	85.6	92.7
36.0	1-7/16	1.84	662	5.76	83.0	90.5	98.1
38.0	1-1/2	1.94	737	6.42	92.5	101	109
40.0	1-9/16	2.04	817	7.12	102	112	121

35 X 7 (WA) CMP

공칭경		외층소선경 mm	단면적 m²	단위중량 kg/m	최소절단하중(ton)
mm	inch	외층소선경 mm	단면적 m²	단위중량 kg/m	G종	A종	B종	C종
5.00		0.27	14.8	0.13	1.74	1.91	2.09	2.26
6.00		0.33	21.3	0.19	2.50	2.75	3.00	3.25
6.30	1/4	0.35	23.4	0.20	2.76	3.04	3.31	3.59
8.00	5/16	0.44	37.8	0.33	4.45	4.90	5.34	5.79
9.00		0.49	47.8	0.42	5.63	6.20	6.76	7.32
9.50	3/8	0.52	53.3	0.47	6.28	6.90	7.53	8.16
10.0		0.55	59.1	0.52	6.95	7.65	8.34	9.04
11.2	7/16	0.61	74.1	0.65	8.72	9.60	10.5	11.3
12.0		0.66	85.0	0.74	10.0	11.0	12.0	13.0
12.6	1/2	0.69	93.8	0.82	11.0	12.1	13.2	14.4

13.0		0.71	99.8	0.87	11.8	12.9	14.1	15.3
14.0		0.77	116	1.01	13.6	15.0	16.4	17.7
14.3	9/16	0.78	121	1.06	14.2	15.6	17.1	18.5
14.		0.82	133	1.16	15.6	17.2	18.8	20.3
16.0	5/8	0.88	151	1.32	17.8	19.6	21.4	23.1
17.5	11/16	0.96	181	1.58	21.3	23.4	25.6	27.7
18.0		0.99	191	1.67	22.5	24.8	27.0	29.3
19.0	3/4	1.04	213	1.86	25.1	27.6	30.1	32.6
20.0		1.10	236	2.06	27.8	30.6	33.4	36.2
21.0	13/16	1.15	260	2.28	30.7	33.7	36.8	39.9

22.4	7/8	1.23	296	2.59	34.9	38.4	41.9	45.4
24.0	15/16	1.32	340	2.97	40.1	44.1	48.1	52.1
25.0		1.37	369	3.22	43.5	47.8	52.2	56.5
25.4	1	1.39	381	3.33	44.9	49.4	53.8	58.3
26.0	1-1/16	1.43	399	3.49	47.0	51.7	56.4	61.1
28.0		1.54	463	4.04	54.5	60.0	65.4	70.9
28.6	1-1/8	1.57	483	4.22	56.39	62.6	68.3	73.9
30.0	1-3/16	1.65	532	4.64	62.6	68.8	75.1	81.4
32.0	1-1/4	1.75	605	5.28	71.2	78.3	85.5	92.6
34.0	1-5/16	1.86	683	5.96	80.4	88.4	96.5	105

35.0	1-3/8	1.92	723	6.32	85.2	93.7	102	111
36.0	1-7/16	1.97	765	6.69	90.1	99.1	108	117
38.0	1-1/2	2.08	853	7.45	100	110	121	131
40.0	1-9/16	2.19	945	8.26	111	122	134	145

4 X SeS(39)

공칭경		외층소선경 mm	단면적 m²	단위중량 kg/m	최소절단하중(ton)
mm	inch	외층소선경 mm	단면적 m²	단위중량 kg/m	A종	B종	C종
5.00		0.35	11.4	0.103	1.50	1.64	1.77
6.00		0.42	16.4	1.148	2.16	2.36	2.55
6.30	1/4	0.45	18.0	0.163	2.38	2.60	2.81
8.00	5/16	0.57	29.1	0.263	3.84	4.19	4.54
9.00		0.64	36.8	0.333	4.86	5.30	5.74
9.50	3/8	0.67	41.0	0.371	5.42	5.91	6.40
10.0		0.71	45.5	0.411	6.00	6.55	7.09
11.2	7/16	0.79	57.0	0.516	7.53	8.21	8.90
12.0		0.85	65.5	0.592	8.64	9.43	10.2
12.6	1/2	0.89	72.2	0.653	9.53	10.4	11.3

13.0		0.92	76.8	0.695	10.1	11.1	12.0
14.0		0.99	89.1	0.806	11.8	12.8	13.9
14.3	9/16	1.01	93.0	0.841	12.3	13.4	14.5
14.		1.06	102	0.926	13.5	14.7	16.0
16.0	5/8	1.13	116	1.053	15.4	16.8	18.2
17.5	11/16	1.24	139	1.260	18.4	20.0	21.7
18.0		1.27	147	1.333	19.4	21.2	23.0
19.0	3/4	1.35	164	1.485	21.7	23.6	25.6
20.0		1.42	182	1.645	24.0	26.2	28.4
21.0	13/16	1.49	200	1.814	26.5	28.9	31.3

22.4	7/8	1.59	228	2.064	30.1	32.8	35.6
24.0	15/16	1.70	262	2.369	34.6	37.7	40.9
25.0		1.77	284	2.571	37.5	40.9	44.3
25.4	1	1.80	293	2.654	38.7	42.2	45.8
26.0	1-1/16	1.84	307	2.781	40.6	44.3	47.9
28.0		1.98	356	3.225	47.0	51.3	55.6
28.6	1-1/8	2.03	372	3.365	49.1	53.5	58.0
30.0	1-3/16	2.12	409	3.702	54.0	58.9	63.8
32.0	1-1/4	2.27	466	4.212	61.5	67.0	72.6
34.0	1-5/16	2.41	526	4.755	69.4	75.7	82.0

35.0	1-3/8	2.48	557	5.039	73.5	80.2	86.9
36.0	1-7/16	2.55	589	5.331	77.8	84.8	91.9
38.0	1-1/2	2.69	656	5.940	86.7	94.5	102
40.0	1-9/16	2.83	727	6.582	96.0	105	113

3 X SeS(39)

공칭경		외층소선경 mm	단면적 mm²	단위중량 kg / m	최소 절단하중(ton)
mm	inch	외층소선경 mm	단면적 mm²	단위중량 kg / m	A종	B종	C종
10.0		0.84	46.3	0.407	6.42	7.01	7.59
11.2	7/16	0.94	58.1	0.511	8.06	8.79	9.52
12.0		1.01	66.7	0.587	9.25	10.1	10.9
12.6	1/2	1.06	73.6	0.647	10.2	11.1	12.0
13.0		1.09	78.3	0.689	10.9	11.8	12.8
14.0		1.17	90.8	0.799	12.6	13.7	14.9
14.3	9/16	1.20	94.7	0.833	13.1	14.3	15.5
15.0		1.26	104	0.917	14.4	15.8	17.1
16.0	5/8	1.34	119	1.043	16.4	17.9	19.4
17.5	11/16	1.47	142	1.248	19.7	21.5	23.2

18.0		1.51	150	1.320	20.8	22.7	24.6
19.0	3/4	1.59	167	1.471	23.2	25.3	27.4
20.0		1.68	185	1.630	25.7	28.0	30.4
21.0	13/16	1.76	204	1.797	28.3	30.9	33.5
22.4	7/8	1.88	232	2.045	32.2	35.2	38.1
24.0	15/16	2.10	267	2.347	37.0	40.4	43.7
25.0		2.10	290	2.547	40.1	43.8	47.4
25.4	1	2.13	299	2.629	41.4	45.2	49.0
26.0	1-1/16	2.18	313	2.755	43.4	47.4	51.3
28.0		2.35	363	3.159	50.3	54.9	59.5

28.6	1-1/8	2.40	379	3.333	52.5	57.3	62.1
30.0	1-3/16	2.52	417	3.667	57.8	63.0	68.3
32.0	1-1/4	2.69	474	4.173	65.8	71.7	77.7
34.0	1-5/16	2.85	536	4.710	74.2	81.0	87.7
35.0	1-3/8	2.94	568	4.992	78.7	85.8	93.0
36.0	1-7/16	3.02	600	5.281	83.2	90.8	98.4
38.0	1-1/2	3.19	669	5.884	92.7	101	110
40.0	1-9/16	3.36	741	6.520	103	112	121
41.5	1-5/8	3.48	798	7.018	111	121	131
42.0	1-11/16	3.52	817	7.188	113	124	134

44.0		3.69	897	7.889	124	136	147
44.5	1-3/4	3.73	917	8.069	127	139	150
46.0		3.86	980	8.622	136	148	161

4 X SeS(48)

공칭경		단위중량 kg/m	최소절단하중(ton)
mm	inch		A종		B종		C종
mm	inch		ton	KN	ton	KN	ton	KN
10.0		0.386	5.89	57.8	6.38	62.6	6.96	68.3
11.2	7/16	0.484	7.39	72.5	8.01	78.5	8.74	85.7
12.0		0.556	8.49	83.2	9.19	90.1	10.2	98.3

12.6	1/2	0.613	9.36	91.7	10.1	99	11.1	108
13.0		0.652	10.0	98	10.38	106	11.8	115
14.0		0.756	11.5	113	12.5	123	13.6	134
14.3	9/16	0.789	12.0	118	13.1	128	14.2	140

15.0		0.868	13.3	130	14.4	141	15.7	154
16.0	5/8	0.99	15.1	148	16.3	160	17.8	175
17.5	11/16	1.18	18.0	177	19.5	192	21.3	209
18.0		1.25	19.1	187	20.7	203	22.6	221

19.0	3/4	1.39	21.3	209	23.0	226	25.1	247
20.0		1.54	23.6	231	25.5	250	27.9	273
21.0	13/16	1.70	26.0	255	28.2	276	30.7	301
22.4	7/8	1.94	29.6	290	32.0	314	34.9	343

24.0	15/16	2.22	33.9	333	36.8	361	40.1	393
25.0		2.41	36.8	361	39.9	391	43.5	427
25.4	1	2.49	38.0	373	41.2	404	44.9	441
26.0	1-1/16	2.61	39.8	391	43.2	423	47.1	462

28.0		3.02	46.2	453	50.0	491	54.6	535
28.6	1-1/8	3.16	48.2	473	52.2	512	57.0	559
30.0	1-3/16	3.47	53.0	520	57.4	563	62.7	615
32.0	1-1/4	3.95	60.3	592	65.4	641	71.3	699

34.0	1-5/16	4.46	68.1	668	73.8	724	80.5	789
35.0	1-3/8	4.73	72.2	708	78.2	767	85.3	837
36.0	1-7/16	5.00	76.4	749	82.7	811	90.3	885

4 X 24

공칭경		외층소선경 mm	단면적 mm²	단위중량 kg / m	최소 절단하중(ton)
mm	inch	외층소선경 mm	단면적 mm²	단위중량 kg / m	G종	A종	B종	C종
8.00	5/16	0.60	26.9	0.244	3.23	3.55	3.88	4.20
9.00		0.67	34.1	0.309	4.09	4.50	4.91	5.32
9.50	3/8	0.71	38.0	0.344	4.56	5.01	5.47	5.92
10.0		0.75	42.1	0.382	5.05	5.55	6.06	6.56
11.2	7/16	0.84	52.8	0.479	6.33	6.97	7.60	8.23
12.0		0.90	60.6	0.550	7.27	8.00	8.72	9.45
12.6	1/2	0.94	66.8	0.606	8.01	8.82	9.62	10.4
13.0		0.97	71.1	0.645	8.53	9.38	10.2	11.1
14.0		1.05	82.5	0.748	9.89	10.9	11.9	12.9
14.3	9/16	1.07	86.0	0.781	10.3	11.4	12.4	13.4

15.0		1.12	94.7	0.859	11.4	12.5	13.6	14.8
16.0	5/8	1.20	108	0.977	12.9	14.2	15.5	16.8
17.5	11/16	1.31	129	1.169	15.5	17.0	18.6	20.1
18.0		1.34	136	1.237	16.4	18.0	19.6	21.3
19.0	3/4	1.42	152	1.378	18.2	20.0	21.9	23.7
20.0		1.49	168	1.527	20.2	22.2	24.2	26.3
21.0	13/16	1.57	186	1.683	22.3	24.5	26.7	28.9
22.4	7/8	1.67	211	1.915	25.3	27.9	30.4	32.9
24.0	15/16	1.79	242	2.199	29.1	32.0	34.9	37.8
25.0		1.87	263	2.386	31.6	34.7	37.9	41.0

25.4	1	1.90	271	2.463	32.6	35.8	39.1	42.3
26.0	1-1/16	1.94	284	2.580	34.1	37.5	41.0	44.4
28.0		2.09	330	2.993	39.6	43.5	47.5	51.5
28.6	1-1/8	2.14	344	3.122	41.3	45.4	49.6	53.7
30.0	1-3/16	2.24	379	3.435	45.4	50.0	54.5	59.1
32.0	1-1/4	2.39	431	3.909	51.7	56.9	62.0	67.2
34.0	1-5/16	2.54	486	4.412	58.4	64.2	70.0	75.9
35.0	1-3/8	2.61	515	4.676	61.8	68.0	74.2	80.4
36.0	1-7/16	2.69	545	4.947	65.4	72.0	78.5	85.1
38.0	1-1/2	2.84	607	5.512	72.9	80.2	87.5	94.8
40.0	1-9/16	2.99	673	6.107	80.8	88.9	96.9	105
